Po zakupie używanego auta łatwo pomylić katalizator z filtrem DPF, zwłaszcza gdy oba elementy znajdują się w jednej obudowie. Odpowiedź na pytanie, czy diesel ma katalizator, brzmi: najczęściej tak, ale jego konstrukcja i zadanie różnią się od katalizatora w silniku benzynowym. Wyjaśniam, jak działają DOC, DPF i SCR, jak rozpoznać je w konkretnym samochodzie oraz kiedy problem z układem wydechowym wymaga pilnej naprawy.
Diesel zwykle ma katalizator, ale nie zastępuje on filtra DPF
- Starsze diesle mogą nie mieć katalizatora, szczególnie modele sprzed zaostrzenia norm emisji.
- Nowoczesne silniki wysokoprężne korzystają zwykle z katalizatora utleniającego DOC.
- DPF zatrzymuje sadzę, natomiast katalizator przetwarza szkodliwe składniki spalin.
- SCR z AdBlue ogranicza tlenki azotu, ale nie występuje w każdym dieslu.
- Usunięcie lub zapchanie elementu może powodować błędy, spadek mocy i problemy z regeneracją.
Tak, diesel może mieć katalizator, ale jego typ ma znaczenie
W silniku Diesla najczęściej stosuje się katalizator utleniający DOC, czyli Diesel Oxidation Catalyst. Ogranicza on przede wszystkim tlenek węgla, niespalone węglowodory i część innych składników spalin. Nie działa jednak tak samo jak popularny katalizator trójdrożny z silnika benzynowego.
Diesel pracuje z dużą ilością powietrza w mieszance, dlatego klasyczny katalizator trójdrożny nie byłby w nim równie skuteczny. DOC wykorzystuje tlen obecny w spalinach i pomaga przekształcać CO oraz HC w dwutlenek węgla i wodę. Według firmy HELLA katalizator utleniający może również poprawiać warunki do regeneracji filtra DPF oraz działania układu SCR.
Nie każdy diesel ma jednak taki sam zestaw. W starszym aucie może znajdować się wyłącznie katalizator, sam filtr DPF albo nie być żadnego z tych elementów. Zależy to od rocznika, normy emisji, wersji silnika i rynku, na który samochód został wyprodukowany.

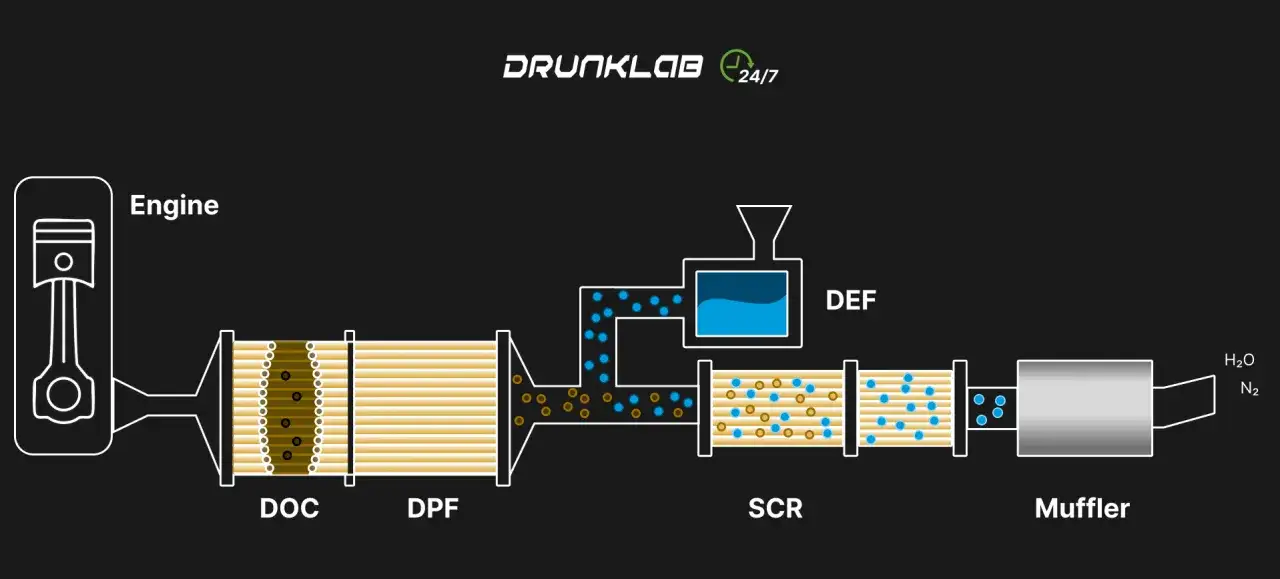

Co robią DOC, DPF i SCR
Najwięcej nieporozumień wynika z traktowania całego układu jako jednego „katalizatora”. W praktyce są to różne elementy, które współpracują ze sobą, ale odpowiadają za inne zanieczyszczenia.
| Element | Za co odpowiada | Czego nie robi |
|---|---|---|
| DOC | Utlenia CO i HC, podnosi temperaturę spalin, wspiera DPF i SCR | Nie zatrzymuje sadzy jak filtr |
| DPF | Zatrzymuje cząstki stałe i sadzę | Nie jest katalizatorem w klasycznym znaczeniu |
| SCR | Redukuje tlenki azotu przy użyciu roztworu AdBlue | Nie usuwa sadzy zgromadzonej w DPF |
W wielu samochodach DOC i DPF są zamknięte w jednej obudowie. To właśnie dlatego mechanik albo sprzedawca może potocznie mówić o „katalizatorze DPF”, chociaż są to dwa różne rozwiązania umieszczone blisko siebie. Czasem filtr ma katalityczną powłokę, ale nadal jego głównym zadaniem jest filtrowanie cząstek stałych.
W nowszych dieslach dochodzi układ SCR. Wtryskuje on AdBlue do rozgrzanych spalin, a powstały amoniak reaguje z tlenkami azotu. Efektem jest głównie azot i para wodna. Samochód z AdBlue ma więc zwykle dodatkowy katalizator SCR, umieszczony za DPF-em albo w zintegrowanym module.
Jak sprawdzić, jaki układ ma konkretny samochód
Sam wygląd tłumika nie zawsze wystarczy. Elementy mogą być połączone w jedną puszkę, a podobne metalowe obudowy bywają mylone z katalizatorem, tłumikiem lub filtrem cząstek stałych.
Przeczytaj również: Uszkodzona poduszka silnika - objawy, diagnostyka i koszt naprawy
Najpewniejsze sposoby
- Sprawdź numer VIN w dokumentacji producenta albo katalogu części. To najlepszy sposób na potwierdzenie fabrycznej konfiguracji.
- Porównaj oznaczenia silnika z instrukcją obsługi i schematem układu wydechowego dla konkretnej wersji.
- Obejrzyj wydech na podnośniku. Mechanik może rozpoznać rozmieszczenie elementów, czujników temperatury i przewodów pomiaru ciśnienia.
- Wykonaj diagnostykę komputerową. Sterownik pokaże między innymi błędy sond, czujników temperatury, ciśnienia różnicowego i układu SCR.
- Sprawdź historię napraw, ponieważ w aucie używanym katalizator lub DPF mógł zostać wcześniej wycięty, zastąpiony albo zamontowany z niewłaściwej wersji.
Nie sugerowałbym się wyłącznie kolorem dymu ani zapachem spalin. Sprawny DOC może nie dawać żadnych odczuwalnych objawów, a problemy z nim bywają mylone z usterką wtryskiwaczy, EGR-u, turbiny lub samego DPF-u.
Warto też pamiętać, że brak kontrolki na desce nie zawsze oznacza pełną sprawność katalizatora. Sterownik łatwiej wykrywa problemy z temperaturą, ciśnieniem i sprawnością całego układu niż stopniową utratę aktywności chemicznej wkładu.
Co dzieje się podczas regeneracji DPF
Katalizator utleniający pomaga podnieść temperaturę spalin i przygotować je do dalszego oczyszczania, ale nie wypala się za niego cały filtr. DPF musi okresowo przejść regenerację, czyli spalanie zgromadzonej sadzy.
Podczas aktywnej regeneracji sterownik zmienia sposób pracy silnika, aby temperatura spalin wzrosła zwykle do około 600-650°C. Dane techniczne HELLA wskazują taki zakres jako typowy dla aktywnego dopalania sadzy. Przy jeździe miejskiej filtr może nie osiągać odpowiedniej temperatury, dlatego częste krótkie trasy są dla niego szczególnie niekorzystne.
ADAC zwraca uwagę, że długotrwała jazda na krótkich odcinkach może utrudniać regenerację i prowadzić do zatkania filtra. W wielu autach pomaga spokojna jazda poza miastem przez około 20 minut przy 1500-3000 obr./min, ale zawsze trzeba stosować się do instrukcji konkretnego producenta.
Jeżeli regeneracja jest przerywana, sadzy przybywa, a olej silnikowy może zostać rozcieńczony paliwem. W takiej sytuacji sama „przepalanka” nie rozwiąże problemu. Najpierw trzeba sprawdzić przyczynę, na przykład termostat, świece żarowe, czujnik ciśnienia, EGR albo wtryskiwacze.Objawy zużytego lub zatkanego katalizatora
Uszkodzony DOC często nie daje tak charakterystycznych objawów jak zapchany DPF. Gdy jednak wkład katalizatora się stopi, rozpadnie albo zostanie zatkany popiołem i sadzą, może pojawić się zwiększone ciśnienie w układzie wydechowym.
- spadek mocy, szczególnie przy wyższych obrotach,
- częstsze próby regeneracji DPF,
- kontrolka silnika lub układu oczyszczania spalin,
- podwyższone spalanie,
- nierówna praca po rozgrzaniu,
- problemy z turbosprężarką wynikające z utrudnionego odpływu spalin.
Orientacyjny koszt diagnozy układu wydechowego w niezależnym warsztacie wynosi zwykle 150-350 zł. Czyszczenie DPF kosztuje często około 500-1200 zł, natomiast wymiana katalizatora DOC może zamknąć się w przedziale od 1000 do 4000 zł za zamiennik z montażem. Część oryginalna, szczególnie zintegrowana z DPF-em lub SCR, może kosztować kilka, a nawet kilkanaście tysięcy złotych.
Nie wymieniałbym katalizatora w ciemno. Najpierw trzeba zmierzyć ciśnienie przed i za elementem, sprawdzić temperatury spalin oraz odczytać parametry regeneracji. Nowy katalizator nie pomoże, jeśli prawdziwą przyczyną jest lejący wtryskiwacz albo niesprawny EGR.
Błędy, które skracają życie układu oczyszczania spalin
Najczęstszy błąd to utożsamianie DPF-u z katalizatorem. Kierowca widzi dużą metalową puszkę pod autem i zakłada, że odpowiada ona za wszystko. Tymczasem filtr zatrzymuje sadzę, DOC utlenia część gazów, a SCR ogranicza tlenki azotu.
Drugi problem to ignorowanie pierwszych sygnałów ostrzegawczych. Jazda z zapaloną kontrolką, częste przerywanie regeneracji i dolewanie przypadkowego oleju mogą doprowadzić do trwałego uszkodzenia filtra albo rozcieńczenia oleju silnikowego.
Odradzałbym także mechaniczne usuwanie katalizatora, DPF-u lub SCR jako „szybką naprawę”. Samochód może chwilowo odzyskać przepływ spalin, ale pojawiają się problemy z oprogramowaniem, emisją, diagnostyką i późniejszą sprzedażą. Jeżeli element jest sprawny, najlepiej go zostawić, a jeżeli jest uszkodzony, usunąć przyczynę awarii i dobrać właściwą część.
Diesel bez katalizatora nie zawsze oznacza awarię
W starszym samochodzie brak katalizatora może wynikać z fabrycznej konstrukcji, a nie z jego wycięcia. Dlatego przed zakupem części albo oskarżeniem poprzedniego właściciela o modyfikację trzeba sprawdzić dokładną wersję silnika i normę emisji.
Najprostszy wniosek jest taki, że diesel może mieć jeden, dwa albo kilka elementów oczyszczania spalin. Katalizator DOC nie jest tym samym co DPF, a obecność AdBlue oznacza dodatkowy układ SCR. Jeśli pojawia się problem, liczy się nie sama nazwa części, lecz prawidłowa diagnoza całego układu.
W praktyce najbardziej opłaca się pilnować właściwego oleju, sprawnego termostatu, regularnych tras pozwalających na regenerację i szybkiej reakcji na kontrolki. To zwykle kosztuje znacznie mniej niż wymiana kompletnego modułu DOC, DPF i SCR.
