Silnik może szarpać, falować na biegu jałowym albo ospale reagować na gaz, mimo że sam czujnik wygląda na sprawny. Pokażę, jak ustawić czujnik położenia przepustnicy w starszych układach z mechaniczną regulacją, jak zmierzyć jego sygnał i kiedy zamiast kręcenia czujnikiem potrzebna jest adaptacja komputerowa. Wyjaśnię też, dlaczego uniwersalne napięcie 0,5 V nie zawsze jest właściwą wartością dla każdego samochodu.
Najważniejsza zasada to dopasowanie procedury do konkretnego układu
- Najpierw sprawdź typ przepustnicy, ponieważ elektronicznego modułu zwykle nie reguluje się ręcznie.
- W klasycznym TPS napięcie przy zamkniętej przepustnicy często wynosi około 0,45-0,55 V, ale decydują dane serwisowe auta.
- Pomiar wykonuj przy włączonym zapłonie i wyłączonym silniku, korzystając z właściwych pinów.
- Sygnał powinien rosnąć płynnie, bez przeskoków i przerw podczas otwierania przepustnicy.
- Nie reguluj śruby oporowej przepustnicy tylko po to, aby uzyskać określone napięcie.
Czy ten czujnik w ogóle podlega regulacji

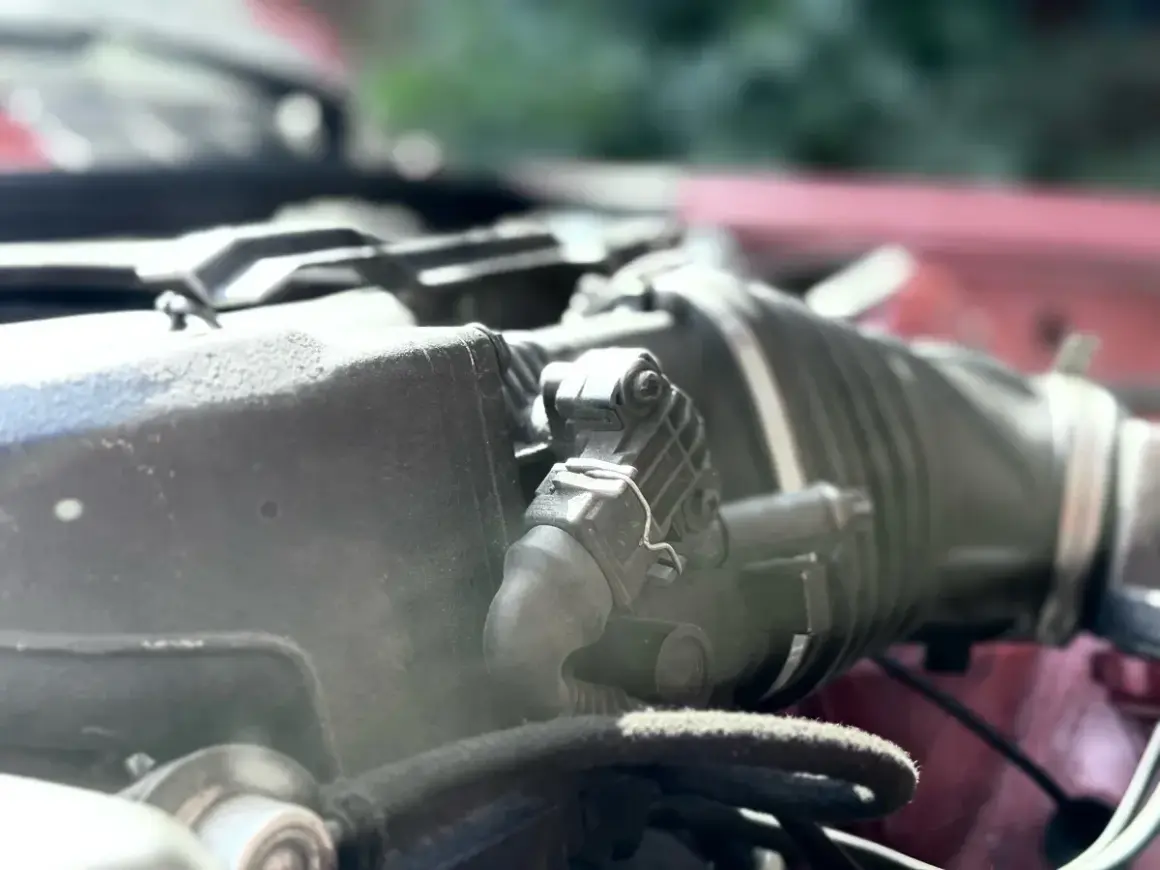

Najłatwiej ustawia się starszy, analogowy czujnik TPS zamontowany na przepustnicy sterowanej linką gazu. Zwykle ma on **trzy przewody**: zasilanie referencyjne około 5 V, masę oraz przewód sygnałowy. Poluzowanie śrub i delikatny obrót obudowy zmienia napięcie odczytywane przez sterownik silnika.
Nie każdy element nazwany TPS-em działa jednak tak samo. W niektórych samochodach czujnik ma dodatkowy styk biegu jałowego, który informuje sterownik, że przepustnica jest całkowicie zamknięta. W innych stosuje się podwójne ścieżki pomiarowe, a w nowoczesnych autach cały korpus jest elektronicznym modułem sterującym.
| Rodzaj układu | Typowa metoda | Najważniejsze ograniczenie |
|---|---|---|
| Mechaniczna przepustnica, analogowy TPS | Pomiar napięcia i obrót czujnika | Trzeba użyć wartości z dokumentacji konkretnego silnika |
| TPS ze stykiem biegu jałowego | Kontrola ciągłości obwodu, czasem także szczelinomierzem | Nie wystarczy ustawić samego napięcia |
| Elektroniczna przepustnica | Diagnostyka i adaptacja testerem | Ręczny obrót lub siłowe otwieranie może uszkodzić moduł |
Jeżeli nie masz pewności, z czym pracujesz, sprawdź sposób sterowania przepustnicą i numer części. Ja nie zaczynam regulacji od kręcenia czujnikiem, tylko od ustalenia, czy producent przewidział jego regulację. W wielu modelach nie ma jej wcale, a sterownik sam zapamiętuje położenie zamknięte.
Przygotowanie do pomiaru bez zgadywania pinów

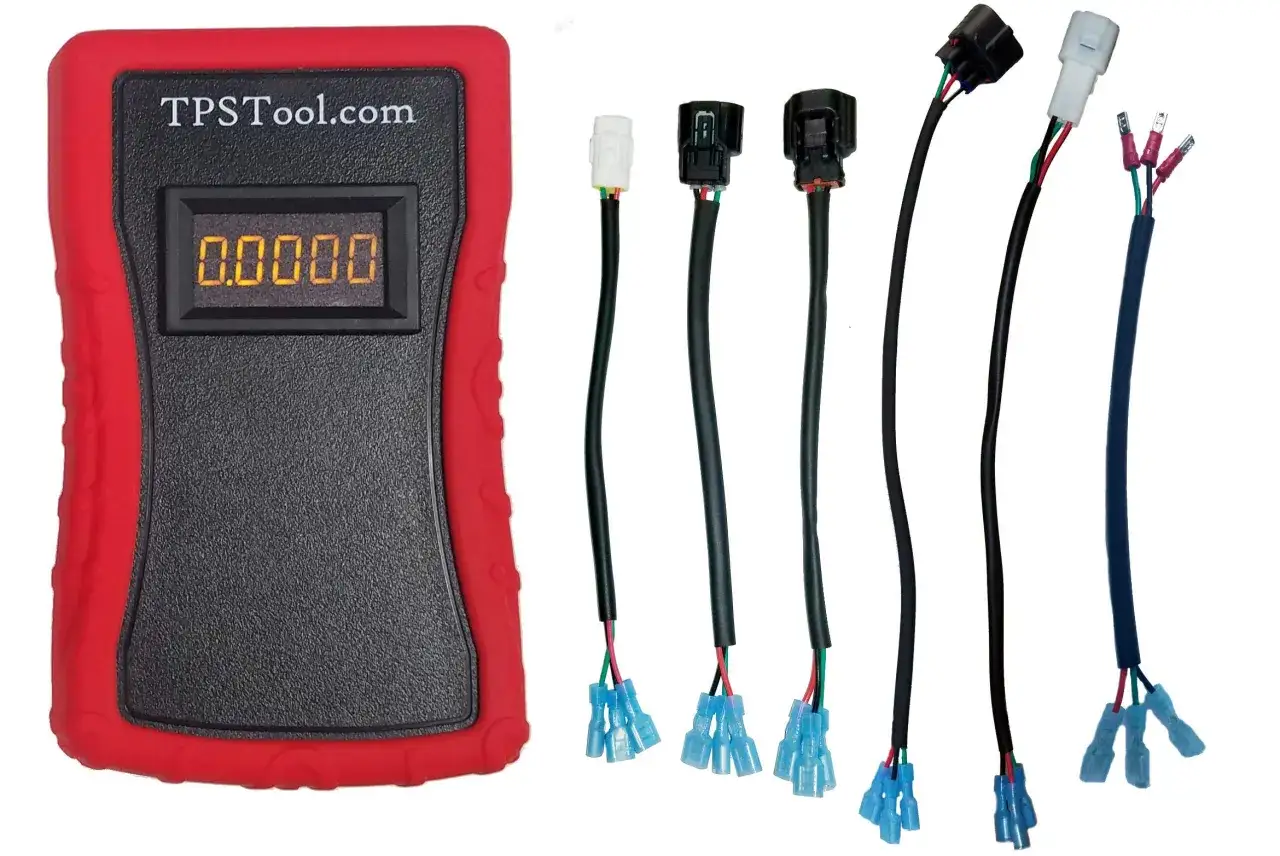

Do podstawowej kontroli potrzebujesz multimetru cyfrowego, cienkich końcówek pomiarowych lub adaptera do pomiaru od tylnej strony wtyczki oraz danych serwisowych. Przydaje się także śrubokręt lub bit pasujący do śrub TPS-u. Sam miernik za **30-100 zł** wystarczy, o ile pozwala stabilnie odczytywać napięcie stałe.
Zanim włączysz zapłon, obejrzyj wtyczkę, przewody i korpus przepustnicy. Korozja na stykach, pęknięta izolacja, luźna masa albo przewód naciągany przez wiązkę potrafią dawać objawy identyczne jak rozregulowany czujnik. Sprawdź również, czy linka gazu ma niewielki luz i czy przepustnica wraca do ogranicznika bez zacięć.
- Wyłącz silnik i zabezpiecz samochód hamulcem ręcznym.
- Nie podawaj napięcia na nieznane piny. Najpierw odczytaj schemat instalacji.
- Ustaw multimetr na pomiar napięcia stałego, zwykle w zakresie do 20 V.
- Podczas pracy z włączonym zapłonem trzymaj ręce z dala od wentylatora chłodnicy.
- Nie używaj funkcji pomiaru oporu na zasilonym obwodzie.
W klasycznym układzie czarną końcówkę miernika podłączam do masy czujnika, a czerwoną do przewodu sygnałowego. Pomiar wykonuje się najlepiej przy podłączonej wtyczce, stosując nakłucie od strony przewodów albo specjalną sondę. Wartość zasilania około **5 V** i prawidłowa masa są warunkiem sensownego ustawiania. Bez tego regulacja będzie tylko zgadywaniem.
Regulacja klasycznego TPS krok po kroku
Ta procedura dotyczy czujnika, którego obudowę można obracać na mocowaniu. Przed rozpoczęciem znajdź dokładną wartość dla swojego silnika. Zakres **0,45-0,55 V przy zamkniętej przepustnicy** jest często spotykany, ale nie jest uniwersalną normą. W konkretnym aucie prawidłowa wartość może wynosić na przykład 0,6 V, 0,7 V albo być określona jako zakres procentowy lub pozycja styku.
1. Ustaw przepustnicę w pozycji spoczynkowej
Pedał gazu musi być całkowicie zwolniony, a przepustnica powinna opierać się na fabrycznym ograniczniku. Nie wciskaj jej ręką i nie reguluj śruby oporowej. Ta śruba ustala mechaniczne położenie klapy i jej przestawienie może zmienić przepływ powietrza, obroty biegu jałowego oraz warunki pracy układu.
2. Zmierz napięcie początkowe
Włącz zapłon, ale nie uruchamiaj silnika. Odczytaj napięcie między masą a przewodem sygnałowym. Jeśli widzisz wartość zdecydowanie wyższą od oczekiwanej, na przykład ponad **1 V przy zamkniętej przepustnicy**, nie zakładaj od razu, że wystarczy obrócić czujnik. Przyczyną może być źle ustawiona przepustnica, uszkodzona masa, niewłaściwy pin albo zużyta ścieżka oporowa.
3. Poluzuj mocowanie i ustaw wartość bazową
Poluzuj śruby tylko na tyle, aby czujnik dało się delikatnie obrócić. Nie wykręcaj ich całkowicie. Obracaj obudowę o bardzo mały kąt i obserwuj napięcie, aż znajdziesz wartość wymaganą przez instrukcję serwisową. Pozycję ustawiaj spokojnie, ponieważ nawet niewielki ruch może zmienić odczyt o kilkadziesiąt milivoltów.
Po uzyskaniu właściwego wyniku dokręć śruby, przytrzymując czujnik, aby nie przesunął się na mocowaniu. Jeżeli producent podaje moment dokręcania, użyj go. W przeciwnym razie dokręć pewnie, ale bez nadmiernej siły, bo delikatna obudowa łatwo pęka.
Przeczytaj również: Wymiana świec zapłonowych krok po kroku. Koszty i błędy
4. Sprawdź cały zakres pracy
Powoli otwieraj przepustnicę od zamknięcia do pełnego otwarcia i obserwuj miernik. Napięcie powinno zmieniać się płynnie i bez nagłych spadków. Krótkie zaniki, skoki albo powtarzające się przerwy oznaczają zwykle zużytą ścieżkę rezystancyjną. Takiego czujnika nie naprawi prawidłowa regulacja napięcia początkowego.
Nie ustawiaj wartości maksymalnej na pełnym otwarciu według przypadkowej porady z internetu. W jednych układach będzie to około 4,5 V, w innych mniej. Najważniejsza jest zgodność z danymi dla konkretnego auta oraz brak zakłóceń w całym zakresie ruchu.
Gdy czujnik ma styki biegu jałowego albo przepustnicę elektroniczną
W starszych konstrukcjach sam pomiar napięcia może nie wystarczyć. Jeżeli TPS zawiera przełącznik położenia zamkniętego, trzeba sprawdzić, czy styki zmieniają stan dokładnie w chwili przewidzianej przez producenta. Do tego używa się multimetru w funkcji testu ciągłości albo testera diagnostycznego.
Czasem instrukcja wymaga zastosowania szczelinomierza. Przykładowo producent może określać, że przy określonym luzie, takim jak **0,05 lub 0,15 mm**, styk ma zmienić stan. Nie wolno zastępować tych wartości popularnym listkiem 0,5 mm tylko dlatego, że taka procedura występuje w innym modelu. Szczelinomierz jest pomocny wyłącznie wtedy, gdy jego grubość wynika z dokumentacji.
Zużyta lub zabrudzona przepustnica także potrafi zafałszować ustawienie. Jeśli klapa nie domyka się przez nagar, najpierw trzeba ją oczyścić odpowiednim preparatem, sprawdzić ruch osi i dopiero później wykonać regulację. Nie podkręcaj śruby oporowej, aby skompensować zabrudzenie.
W przepustnicy elektronicznej sytuacja wygląda inaczej. Silnik elektryczny steruje położeniem klapy, a moduł zwykle korzysta z dwóch niezależnych sygnałów położenia. Takiego zespołu nie obracam ręcznie i nie próbuję ustawiać napięcia metodą z klasycznego TPS-u. Po czyszczeniu, demontażu albo wymianie potrzebna może być adaptacja przepustnicy testerem diagnostycznym, zgodnie z procedurą danej marki.
Samo odłączenie akumulatora nie jest uniwersalną metodą adaptacji. Może skasować zapisane ustawienia, ale nie zawsze przeprowadzi pełne uczenie. W niektórych samochodach potrzebny jest tester, właściwa temperatura silnika, określone napięcie akumulatora albo konkretna sekwencja włączenia zapłonu.
Jak sprawdzić, czy ustawienie naprawdę pomogło
Po dokręceniu czujnika podłącz wtyczkę i uruchom silnik. Zwróć uwagę na stabilność biegu jałowego, reakcję na lekkie dodanie gazu oraz zachowanie podczas schodzenia z obrotów. Jeżeli przed regulacją występowało szarpanie, wykonaj jazdę próbną w warunkach, w których objaw był najbardziej wyraźny.
Jeśli masz interfejs OBD, sprawdź parametry bieżące. Odczyt procentowego otwarcia przepustnicy może być przydatny, ale nie zawsze pokazuje surowe napięcie TPS i nie powinien zastępować danych serwisowych. Skasowanie błędu po naprawie również nie rozwiązuje problemu, jeżeli sterownik ponownie wykryje niestabilny sygnał.
| Objaw po regulacji | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Falujące obroty | Nieszczelność dolotu, zabrudzona przepustnica lub błędna adaptacja | Przewody podciśnienia, uszczelki i procedurę uczenia |
| Szarpanie przy dodawaniu gazu | Przerwy w sygnale TPS albo problem z masą | Płynność napięcia i stan wiązki |
| Brak poprawy mimo właściwego napięcia | Inna przyczyna usterki | Błędy OBD, ciśnienie paliwa, zapłon i nieszczelności |
| Wartość zmienia się skokowo | Zużyta ścieżka rezystancyjna | Wymianę czujnika lub całego modułu |
Najczęstszy błąd polega na uznaniu, że właściwe napięcie na biegu jałowym oznacza sprawny czujnik. Ja zawsze wykonuję także powolny test całego zakresu i poruszam lekko wiązką przy wtyczce. Jeśli odczyt zmienia się po dotknięciu przewodów, problem leży raczej w instalacji niż w ustawieniu.
Po pracy sprawdź, czy pedał gazu nie zacina się, przepustnica wraca do pozycji zamkniętej, a wszystkie przewody dolotowe są szczelnie założone. Jeżeli trzeba używać dużej siły albo objawy pozostają bez zmian, dalsze obracanie TPS-u może tylko zamaskować prawdziwą usterkę.
Drobna regulacja nie naprawi zużytej przepustnicy
Prawidłowa regulacja zaczyna się od rozpoznania typu układu, a kończy na sprawdzeniu sygnału w całym zakresie pracy. W klasycznym TPS-ie kluczowe są **właściwe piny, fabryczna wartość napięcia i płynna zmiana odczytu**. W elektronicznej przepustnicy właściwą drogą jest diagnostyka oraz adaptacja, nie ręczne przestawianie mechanizmu.
Jeśli po ustawieniu nadal występują szarpanie, falowanie obrotów lub błędy sterownika, potraktuj wynik pomiaru jako wskazówkę, a nie gotową diagnozę. Czasem więcej daje naprawa masy, uszczelnienie dolotu albo wymiana zużytego czujnika niż kolejne próby trafienia w konkretną liczbę na multimetrze.
