Kiedy samochód zaczyna tracić moc, a spod podwozia dochodzi metaliczne grzechotanie, podejrzenie często pada na katalizator. Żeby zrozumieć, co mogło się zepsuć, trzeba wiedzieć, jak wygląda katalizator w środku, z czego zbudowany jest jego wkład i czym różni się sprawny monolit od stopionego albo pokruszonego. Poniżej pokazuję budowę elementu, zasadę działania oraz objawy, które można powiązać z jego rzeczywistym stanem.
W środku znajduje się precyzyjnie powleczony wkład o strukturze plastra miodu
- Wkład ceramiczny lub metalowy ma tysiące równoległych, bardzo wąskich kanalików.
- Ścianki kanalików pokrywa porowata warstwa aktywna z platyną, palladem i rodem.
- Całość jest zamknięta w stalowej obudowie i amortyzowana przez matę montażową.
- Sprawny monolit jest równy i nie powinien grzechotać po ostukaniu na zimno.
- Stopienie, pęknięcia lub zapchanie kanalików mogą powodować spadek mocy i wzrost temperatury układu wydechowego.
Co widać po rozcięciu katalizatora

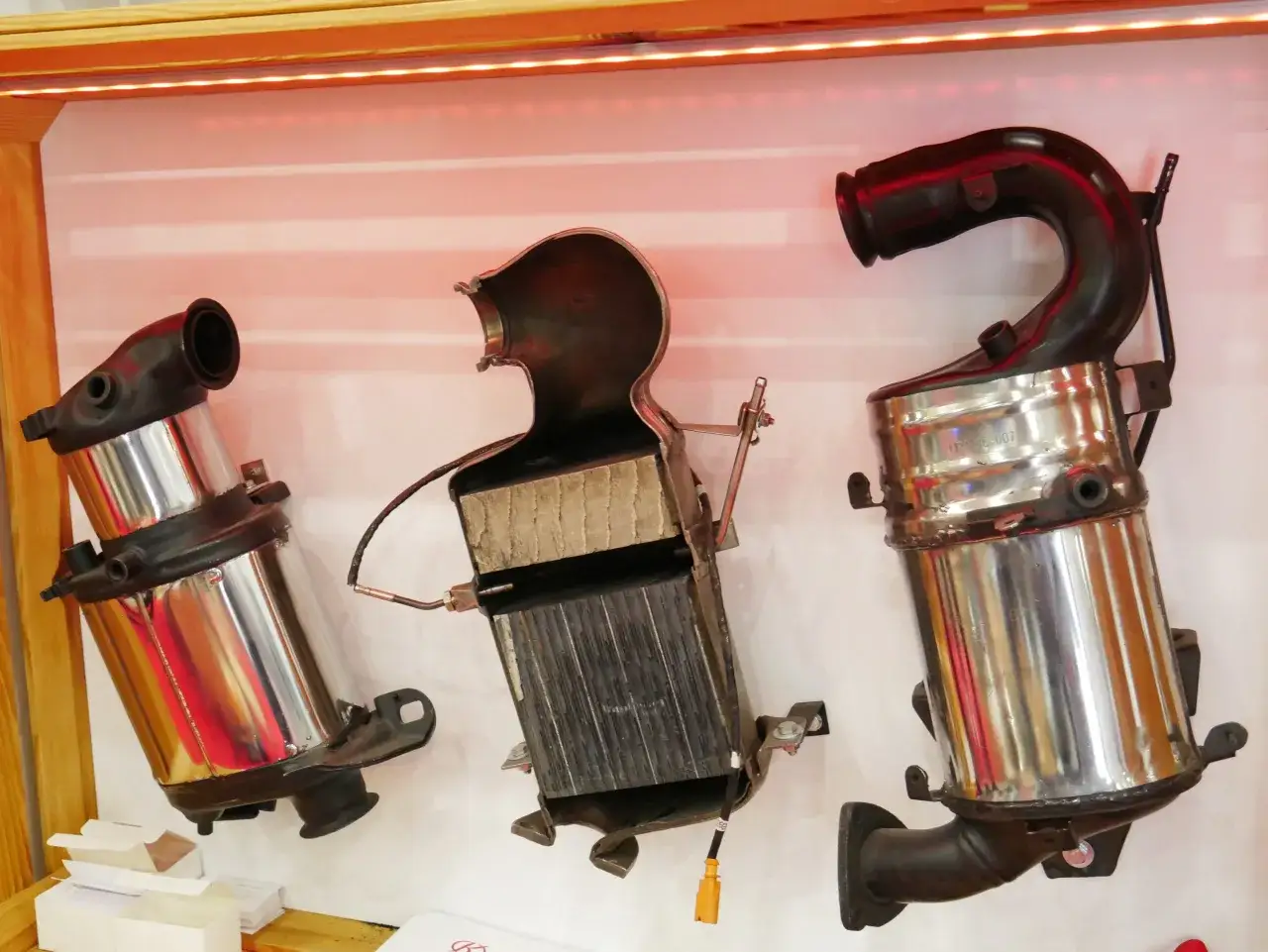

Z zewnątrz katalizator przypomina metalową puszkę albo spłaszczony tłumik. Po rozcięciu widać jednak, że większość miejsca zajmuje monolit w kształcie plastra miodu. Nie jest to luźno wsypany granulat ani zwykła rura z siatką.
W typowym katalizatorze benzynowym wkład ma postać zwartego bloku złożonego z tysięcy kanalików biegnących wzdłuż obudowy. Spaliny nie przepływają jednym dużym otworem. Rozdzielają się na wiele małych strumieni, dzięki czemu mają kontakt z dużą powierzchnią powleczonych ścianek.
Kolor sprawnego wkładu zależy od materiału i przebiegu pracy. Nowa ceramika może być jasna, szara lub beżowa, natomiast używany element często ciemnieje. Sam ciemny kolor nie oznacza jeszcze awarii. Znacznie ważniejsze są ciągłość kanalików, brak pęknięć i brak śladów stopienia.
Jeden wkład czy kilka
W prostych układach znajduje się jeden monolit. W nowocześniejszych samochodach obudowa może zawierać dwa wkłady, a czasem osobne elementy umieszczone blisko kolektora wydechowego i dalej pod podwoziem. Z zewnątrz nadal wygląda to jak jedna część, ale wewnątrz konstrukcja może być bardziej rozbudowana.
W niektórych katalizatorach zastosowano także strefy o różnym składzie powłoki. Pierwsza część szybciej osiąga temperaturę roboczą, a dalsza odpowiada za kolejne etapy oczyszczania spalin. Dlatego wygląd dwóch katalizatorów z różnych silników może się różnić, mimo że oba pełnią podobną funkcję.
Z czego zbudowany jest wkład i obudowa
Najczęściej spotyka się wkłady ceramiczne wykonane z materiału odpornego na wysoką temperaturę, między innymi kordierytu. Ceramiczny blok jest lekki i ma bardzo dobre właściwości cieplne, ale pozostaje kruchy na uderzenia oraz gwałtowne zmiany temperatury.
Drugą opcją jest wkład metalowy. Tworzą go cienkie, faliste folie ze stali nierdzewnej, połączone tak, aby powstały równoległe kanaliki. Taka konstrukcja lepiej znosi drgania i może mieć cienkie ścianki, ale jej cena oraz sposób produkcji bywają wyższe.
Same ścianki nie oczyszczają spalin. Pokrywa się je porowatą warstwą pośrednią, nazywaną washcoatem. Jej zadaniem jest wielokrotne zwiększenie powierzchni kontaktu. Na niej znajdują się niewielkie ilości platyny, palladu i rodu, czyli metali przyspieszających reakcje chemiczne.
Monolit nie jest przyklejony na sztywno do obudowy. Pomiędzy nim a stalową puszką znajduje się specjalna mata. Utrzymuje wkład w odpowiednim położeniu, tłumi drgania, chroni ceramikę i kompensuje rozszerzalność cieplną. Kiedy mata straci swoje właściwości albo wkład pęknie, pojawia się charakterystyczne grzechotanie.
Jak rozpoznać element katalityczny
Wnętrze katalizatora nie zawsze wygląda identycznie, bo w samochodzie może pracować katalizator trójfunkcyjny, utleniający, magazynujący NOx albo element współpracujący z układem SCR. W samochodach benzynowych najczęściej spotyka się konstrukcję trójfunkcyjną, która ogranicza emisję CO, węglowodorów HC i tlenków azotu NOx.
Nie należy mylić go z filtrem DPF. Katalizator ma kanaliki przelotowe, więc spaliny przechodzą przez nie bez filtrowania cząstek na porowatych ściankach. W DPF-ie kanaliki są naprzemiennie zaślepione, a spaliny muszą przejść przez ich porowate ściany, aby zatrzymać sadzę.
Jak spaliny przechodzą przez katalizator
Spaliny trafiają do wkładu od strony silnika i rozdzielają się na tysiące małych kanałów. W czasie przepływu stykają się z powłoką katalityczną, na której zachodzą reakcje zmieniające szkodliwe związki w mniej szkodliwe produkty.
W katalizatorze trójfunkcyjnym tlenek węgla i węglowodory są utleniane, a tlenki azotu ulegają redukcji. W uproszczeniu na wyjściu otrzymuje się głównie azot, dwutlenek węgla i wodę. Metale szlachetne nie zużywają się jak paliwo, ale z czasem mogą zostać zatrute lub utracić aktywność.
Element musi osiągnąć odpowiednią temperaturę, aby działać skutecznie. Typowy zakres pracy wynosi około 400-800°C, dlatego katalizatory montuje się możliwie blisko silnika albo stosuje dodatkowe rozwiązania przyspieszające ich nagrzewanie.
W silniku benzynowym ogromne znaczenie ma skład mieszanki. Sonda lambda przed katalizatorem mierzy zawartość tlenu w spalinach, a sterownik koryguje dawkę paliwa. Druga sonda, umieszczona za elementem, służy głównie do kontroli jego skuteczności. Jeżeli oba sygnały są do siebie zbyt podobne, komputer może wykryć niską zdolność oczyszczania spalin.
To ważne z praktycznego punktu widzenia. Sam katalizator rzadko psuje się bez przyczyny. Często wcześniej występują wypadanie zapłonów, zbyt bogata mieszanka, spalanie oleju albo nieszczelne wtryskiwacze. Niespalone paliwo trafia wtedy do rozgrzanego wkładu i może go przegrzać.
Jak wygląda uszkodzony wkład
Najłatwiejszy do rozpoznania problem to pokruszona ceramika. W przekroju widać wtedy nieregularne pęknięcia, odłamane fragmenty i puste miejsca. Oderwane kawałki mogą przesuwać się w obudowie, co daje metaliczny, ceramiczny odgłos podczas potrząsania zimnym katalizatorem.
Drugim typowym uszkodzeniem jest stopienie kanalików. Wkład zamiast regularnego plastra miodu przypomina wtedy zeszkloną, zbitą masę. Przepływ spalin zostaje ograniczony, a silnik może mieć wyraźnie słabszą moc przy wyższych obrotach, większe zużycie paliwa i problem z wchodzeniem na obroty.
Zapchanie nie zawsze widać gołym okiem. Osad może częściowo zamknąć kanały bez całkowitego stopienia monolitu. Dlatego samo spojrzenie do wnętrza po odkręceniu sondy lambda nie daje pewnej diagnozy, a tym bardziej nie zastępuje pomiaru przeciwciśnienia lub testu przepływu.
Przeczytaj również: Czy diesel ma katalizator? DOC, DPF i SCR bez tajemnic
Objawy, które powinny zwrócić uwagę
- grzechotanie dochodzące z obudowy podczas uruchamiania lub zmiany obciążenia,
- spadek mocy pojawiający się głównie przy wyższych obrotach,
- kontrolka silnika i błąd dotyczący skuteczności katalizatora, często P0420,
- nieprzyjemny zapach siarkowodoru przypominający zgniłe jaja,
- nienaturalnie wysoka temperatura obudowy albo przebarwienie metalu,
- podwyższone wartości emisji podczas badania spalin.
Żaden z tych objawów nie przesądza o awarii samodzielnie. Błąd P0420 może wynikać także z nieszczelności wydechu, problemu z sondą lambda albo niewłaściwej pracy silnika. Z mojego punktu widzenia największym błędem jest wymiana drogiego elementu wyłącznie na podstawie jednego kodu z taniego czytnika OBD.
Jak sprawdzić stan katalizatora bez zgadywania
Oględziny zaczyna się na zimnym samochodzie. Można delikatnie opukać obudowę gumowym trzonkiem i posłuchać, czy wewnątrz nie przesuwają się odłamki. Nie należy robić tego agresywnie, bo sprawny ceramiczny monolit również można uszkodzić silnym uderzeniem.
W warsztacie warto połączyć kilka metod. Odczyt parametrów sond lambda pokazuje, czy sterownik widzi właściwą różnicę przed i za katalizatorem. Pomiar przeciwciśnienia pomaga ocenić drożność, a analizator spalin sprawdza, czy reakcje oczyszczające rzeczywiście zachodzą.
Przy podejrzeniu przegrzania mechanik powinien sprawdzić także zapłon, korekty paliwowe, wtryskiwacze, szczelność dolotu i zużycie oleju. Wymiana samego katalizatora bez usunięcia przyczyny często kończy się ponowną awarią po krótkim czasie.
Nie polecam samodzielnego rozcinania obudowy pod samochodem. Element może być bardzo gorący, a kruchy wkład ceramiczny rozpada się na pył i ostre kawałki. Jeśli katalizator jest już wymontowany, jego stan najlepiej ocenić w warsztacie, który potrafi połączyć oględziny z pomiarem drożności i analizą spalin.
Najważniejsze różnice w wyglądzie różnych wkładów
| Typ wkładu | Wygląd wewnątrz | Najważniejsza cecha |
|---|---|---|
| Ceramiczny | Jasny lub szary blok z regularnymi kanalikami | Dobra odporność cieplna, ale podatność na pęknięcia |
| Metalowy | Cienkie, faliste folie tworzące gęstą sieć kanałów | Większa odporność na drgania i szybkie nagrzewanie |
| Utleniający | Monolit z powłoką przeznaczoną głównie do utleniania CO i HC | Typowy między innymi dla części silników Diesla |
| Trójfunkcyjny | Gęsty monolit z powłoką platynowo-palladowo-rodową | Jednoczesna redukcja CO, HC i NOx przy właściwej mieszance |
| Uszkodzony | Pęknięcia, puste pola, stopione lub zatkane kanały | Hałas, ograniczony przepływ albo spadek skuteczności |
Najprostszy obraz jest więc taki: katalizator to metalowa obudowa, mata mocująca i pokryty aktywną powłoką monolit. Gdy patrzę na diagnostykę tego elementu, nie skupiam się wyłącznie na jego wyglądzie. Liczy się jednocześnie drożność, temperatura, skład spalin i przyczyna, która mogła doprowadzić do uszkodzenia.
Jeżeli wkład jest równy, nie grzechocze, a pomiary potwierdzają prawidłowy przepływ i oczyszczanie, sam ciemniejszy kolor nie powinien być powodem do wymiany. Najrozsądniejsza decyzja wynika z połączenia oględzin i pomiarów, bo właśnie wtedy można odróżnić zużyty katalizator od sprawnego elementu, który tylko wygląda na mocno eksploatowany.
