Gdy samochód zaczyna stukać przy skręcaniu albo nierówno zużywa przednie opony, często winna jest kolumna MacPhersona. To popularny typ niezależnego zawieszenia, który łączy prowadzenie koła, resorowanie i tłumienie drgań w jednym zespole. Wyjaśniam, z czego się składa, jak działa, jakie ma zalety i po czym rozpoznać jej zużycie.
Najważniejsze informacje o kolumnie MacPhersona w kilku zdaniach
- Kolumna MacPhersona to rodzaj niezależnego zawieszenia, najczęściej stosowanego na przedniej osi.
- Jej główne elementy to amortyzator, sprężyna, górne mocowanie, zwrotnica i dolny wahacz.
- Konstrukcja oszczędza miejsce i ogranicza liczbę części, dlatego jest popularna w samochodach miejskich i kompaktowych.
- Typowe objawy zużycia to stuki, wycieki, pływanie auta i nierówne zużycie opon.
- Po wymianie elementów wpływających na geometrię trzeba sprawdzić ustawienie zawieszenia.
Kolumna MacPhersona, czyli co to właściwie jest
MacPherson to rodzaj niezależnego zawieszenia koła. Oznacza to, że lewe i prawe koło tej samej osi mogą pracować oddzielnie. Gdy jedno z nich najeżdża na nierówność, drugie nie musi poruszać się razem z nim tak jak w zawieszeniu zależnym.
Najbardziej charakterystyczna cecha tego rozwiązania polega na tym, że amortyzator tworzy ze sprężyną pionową kolumnę zamocowaną u góry do nadwozia, a na dole do zwrotnicy. Taka kolumna pełni także funkcję górnego elementu prowadzącego koło, dzięki czemu konstrukcja nie potrzebuje klasycznego górnego wahacza.
W polskich opisach spotkasz zarówno określenie kolumna MacPhersona, jak i „McPherson”. Pierwsza forma jest bliższa oryginalnemu nazwisku konstruktora, ale druga również mocno zadomowiła się w języku motoryzacyjnym. Określenie „McPersona” jest natomiast błędnym zapisem.

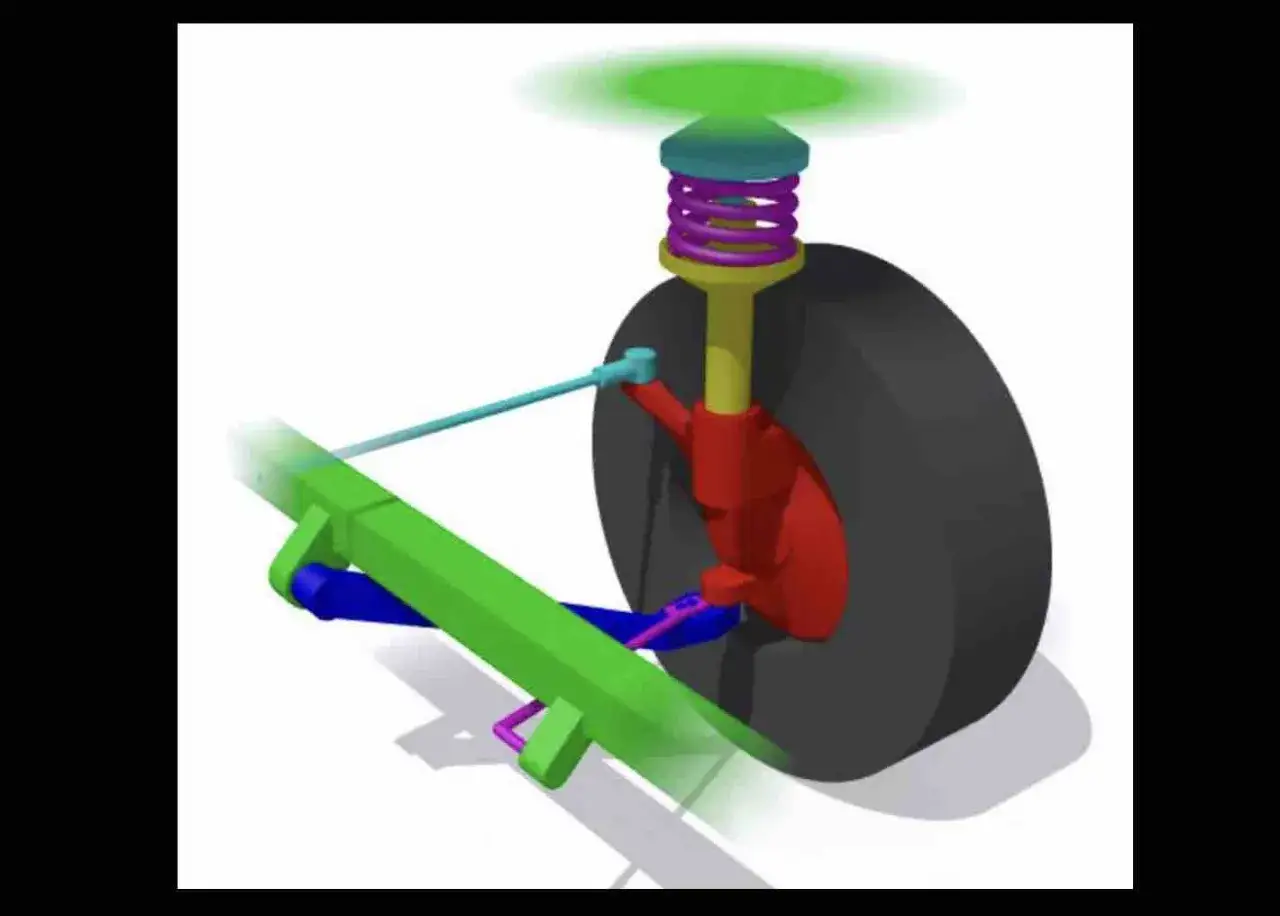

Z czego składa się zawieszenie typu MacPherson
Sama kolumna nie jest jednym prostym amortyzatorem. To zespół kilku części, które wspólnie utrzymują koło we właściwym położeniu, tłumią drgania i pozwalają skręcać autem.
| Element | Funkcja |
|---|---|
| Amortyzator | Ogranicza kołysanie nadwozia i stabilizuje pracę koła. |
| Sprężyna śrubowa | Podtrzymuje ciężar samochodu i przejmuje uderzenia od nierówności. |
| Górne mocowanie | Łączy kolumnę z nadwoziem i izoluje część drgań. |
| Łożysko oporowe | Pozwala obracać kolumnę podczas skręcania kierownicą. |
| Zwrotnica | Łączy kolumnę z piastą koła i elementami układu kierowniczego. |
| Dolny wahacz i sworzeń | Prowadzą dolną część koła i ograniczają jego niepożądane ruchy. |
| Łącznik stabilizatora | Przekazuje siły ze stabilizatora i ogranicza przechyły nadwozia. |
W samochodach z napędem na przednią oś w pobliżu kolumny znajdują się również półoś napędowa, piasta i zacisk hamulcowy. Nie są one elementami samej kolumny, ale pracują w tym samym zespole koła. To dlatego problemy z zawieszeniem mogą wpływać na prowadzenie, hamowanie i zużycie opon, choć nie oznaczają awarii układu hamulcowego albo napędowego.
Przeczytaj również: Wymiana oleju w automacie - kiedy, jak i ile kosztuje?
Amortyzator nie zawsze oznacza całą kolumnę
To rozróżnienie ma znaczenie przy zakupie części. Amortyzator odpowiada za tłumienie drgań, natomiast kolumna może obejmować także sprężynę, odbój, osłonę, poduszkę i łożysko. W niektórych samochodach wymienia się tylko wkład lub amortyzator, a w innych bardziej opłacalny jest kompletny zestaw.
Przy większym przebiegu nie ograniczałbym się automatycznie do jednej zużytej części. Jeśli amortyzator ma wyciek, sprężyna jest pęknięta, a górne mocowanie wydaje dźwięki, naprawa pojedynczego elementu może tylko odsunąć kolejny wydatek. Zwykle elementy tłumiące wymienia się parami na jednej osi, aby lewa i prawa strona pracowały podobnie.
Jak działa MacPherson podczas jazdy
Podczas przejazdu przez nierówność koło przesuwa się w górę albo w dół. Sprężyna ugina się i magazynuje energię, a amortyzator kontroluje jej oddawanie. Bez sprawnego tłumienia auto po przejechaniu dziury długo kołysałoby się, a opona traciłaby kontakt z nawierzchnią.
Podczas skręcania kierownicą zwrotnica wraz z kołem obraca się wokół osi wyznaczonej przez dolny sworzeń i górne mocowanie. Łożysko w górnej poduszce umożliwia ten ruch. Jeżeli się zaciera, kierownica może pracować skokowo, a przy manewrowaniu mogą pojawić się trzaski lub skrzypienie.
Dolny wahacz pilnuje położenia koła w płaszczyźnie poprzecznej, a stabilizator ogranicza przechyły nadwozia podczas szybkiego skrętu. W praktyce cały układ musi współpracować. Luźny sworzeń, wybita tuleja albo uszkodzony łącznik mogą dawać objawy bardzo podobne do zużytej kolumny.
MacPherson dobrze pasuje do samochodów z przednim napędem, bo zajmuje stosunkowo mało miejsca i pozostawia konstruktorom przestrzeń na silnik, skrzynię biegów oraz półosie. To jeden z powodów, dla których spotykamy go w wielu autach miejskich, kompaktowych i rodzinnych.
Największe zalety i ograniczenia tego rozwiązania
Największym atutem jest prostota konstrukcji. Mniejsza liczba wahaczy i przegubów oznacza mniej części, które mogą się zużyć. Zawieszenie jest też łatwe do zapakowania w komorze silnika i zwykle tańsze w produkcji niż układ wielowahaczowy.
- Oszczędza miejsce w przedniej części samochodu.
- Ma stosunkowo prostą budowę i łatwo dostępne części zamienne.
- Dobrze sprawdza się w codziennej jeździe miejskiej.
- Oferuje niezależną pracę obu przednich kół.
- Może być lżejsze i tańsze w naprawie od bardziej rozbudowanych układów.
Nie jest to jednak rozwiązanie idealne. Kolumna przenosi również część sił bocznych, dlatego amortyzator i górne mocowanie pracują ciężej niż w niektórych układach z oddzielnym amortyzatorem i górnym wahaczem. Konstruktor ma też mniejszą swobodę kształtowania geometrii koła podczas ugięcia zawieszenia.
W sportowej jeździe albo ciężkim samochodzie wielowahacz może zapewnić lepszą kontrolę nad kątem pochylenia koła i stabilnością w zakręcie. Prostsze nie znaczy gorsze, ale oznacza określony kompromis między kosztem, miejscem, komfortem i precyzją prowadzenia.
| Rozwiązanie | Najważniejsza zaleta | Typowe ograniczenie |
|---|---|---|
| MacPherson | Prostota i małe zapotrzebowanie na miejsce | Mniejsza swoboda kształtowania geometrii |
| Podwójne wahacze | Dobra kontrola położenia koła | Więcej części i większe wymagania montażowe |
| Zawieszenie wielowahaczowe | Precyzja prowadzenia i możliwość strojenia | Wyższy koszt obsługi oraz więcej punktów zużycia |
Objawy zużycia i rozsądna diagnostyka
Najczęściej kierowca zauważa stuki na krótkich nierównościach, szczególnie podczas powolnego przejazdu przez kostkę brukową, próg zwalniający lub dziury. Inne sygnały to wyraźne kołysanie nadwozia, nurkowanie przy hamowaniu, ściąganie auta i nierównomierne ścieranie bieżnika.
- olej na obudowie amortyzatora może wskazywać na jego nieszczelność,
- skrzypienie lub trzaski przy skręcaniu często wiążą się z poduszką albo łożyskiem,
- pojedyncze głuche uderzenia mogą pochodzić z łącznika stabilizatora lub tulei wahacza,
- pęknięta sprężyna bywa widoczna dopiero po zdjęciu koła,
- ściąganie samochodu może wynikać także z opon, hamulców lub geometrii.
Nie polecam diagnozowania wszystkiego prostym testem bujania nadwozia. Taka próba może wykazać skrajnie zużyty amortyzator, ale nie pokaże luzu w łożysku, sworzniu ani tulei. Pełna kontrola powinna obejmować oględziny, sprawdzenie luzów na podnośniku, jazdę próbną i w razie potrzeby pomiar skuteczności tłumienia.
Jeżeli po naprawie zmieniono położenie zwrotnicy, wahacza lub całej kolumny, potrzebna jest kontrola geometrii kół. Nawet niewielkie odchylenie może przyspieszyć zużycie opon i pogorszyć stabilność podczas hamowania. Samochód może jechać pozornie prosto, a mimo to mieć nieprawidłowe kąty zawieszenia.
Wymiana kolumny MacPhersona bez typowych błędów
Demontaż kolumny wymaga ściśnięcia sprężyny specjalnym ściągaczem. To element znajdujący się pod dużym napięciem, dlatego nie warto rozbierać jej domowymi metodami przy użyciu przypadkowych zacisków czy imadła. Uwolniona sprężyna może spowodować poważne obrażenia.
Przed naprawą trzeba dobrać części do konkretnej wersji auta. Znaczenie mają między innymi masa pojazdu, rodzaj nadwozia, napęd, średnica amortyzatora i wyposażenie. Tańszy zamiennik nie zawsze będzie zły, ale bardzo tanie elementy mogą szybciej stracić właściwości tłumiące albo powodować hałas.
Przy wymianie amortyzatorów rozsądnie jest ocenić stan sprężyn, odbojów, osłon, poduszek i łożysk. Najwięcej pracy kosztuje dostęp do kolumny, więc ponowne rozbieranie tego samego zespołu po kilku tygodniach zwykle nie ma ekonomicznego sensu.
Po montażu należy wykonać jazdę próbną, sprawdzić dokręcenie połączeń i ustawić geometrię, jeśli wymaga tego konstrukcja danego samochodu. Pierwsze kilometry warto przejechać spokojnie, zwracając uwagę na nowe odgłosy, zmianę zachowania auta i położenie kierownicy podczas jazdy na wprost.
Co kierowca powinien zapamiętać o tym zawieszeniu
MacPherson to przede wszystkim praktyczny sposób zbudowania niezależnego zawieszenia przedniej osi. Łączy sprężynę, amortyzator i prowadzenie koła w zwartej kolumnie, dzięki czemu dobrze pasuje do większości samochodów używanych na co dzień.
Nie każdy stuk oznacza uszkodzony amortyzator, a sama wymiana kolumny nie naprawi problemu z oponą, hamulcem czy geometrią. Najbezpieczniej oceniać cały zespół koła, wymieniać zużyte elementy parami i po ingerencji w zawieszenie sprawdzić, czy samochód nadal prowadzi się stabilnie.
