Gdy zapala się czerwona kontrolka oleju, liczy się szybka i trafna diagnoza. W silniku 2.0 TDI przełącznik ciśnienia oleju najczęściej znajduje się przy obudowie filtra oleju lub module chłodnicy oleju, ale w zależności od kodu silnika może być schowany także z tyłu jednostki, od strony grodzi. Poniżej pokazuję, jak go znaleźć, odróżnić od czujnika poziomu oleju i sprawdzić, czy problem rzeczywiście leży w tym małym elemencie.
Najkrótsza droga do właściwego czujnika w silniku 2.0 TDI
- Najczęstsza lokalizacja to obudowa filtra oleju, chłodnica oleju albo pobliski kanał olejowy.
- W niektórych wersjach element znajduje się z tyłu silnika, bliżej grodzi lub skrzyni biegów.
- Silniki EA288 mogą mieć dwa przełączniki ciśnienia oleju, a nie jeden.
- Nie pomyl go z czujnikiem poziomu i temperatury oleju zamontowanym w misce olejowej.
- Czerwona kontrolka oleju oznacza konieczność natychmiastowego zatrzymania silnika, a nie automatycznie wymianę czujnika.

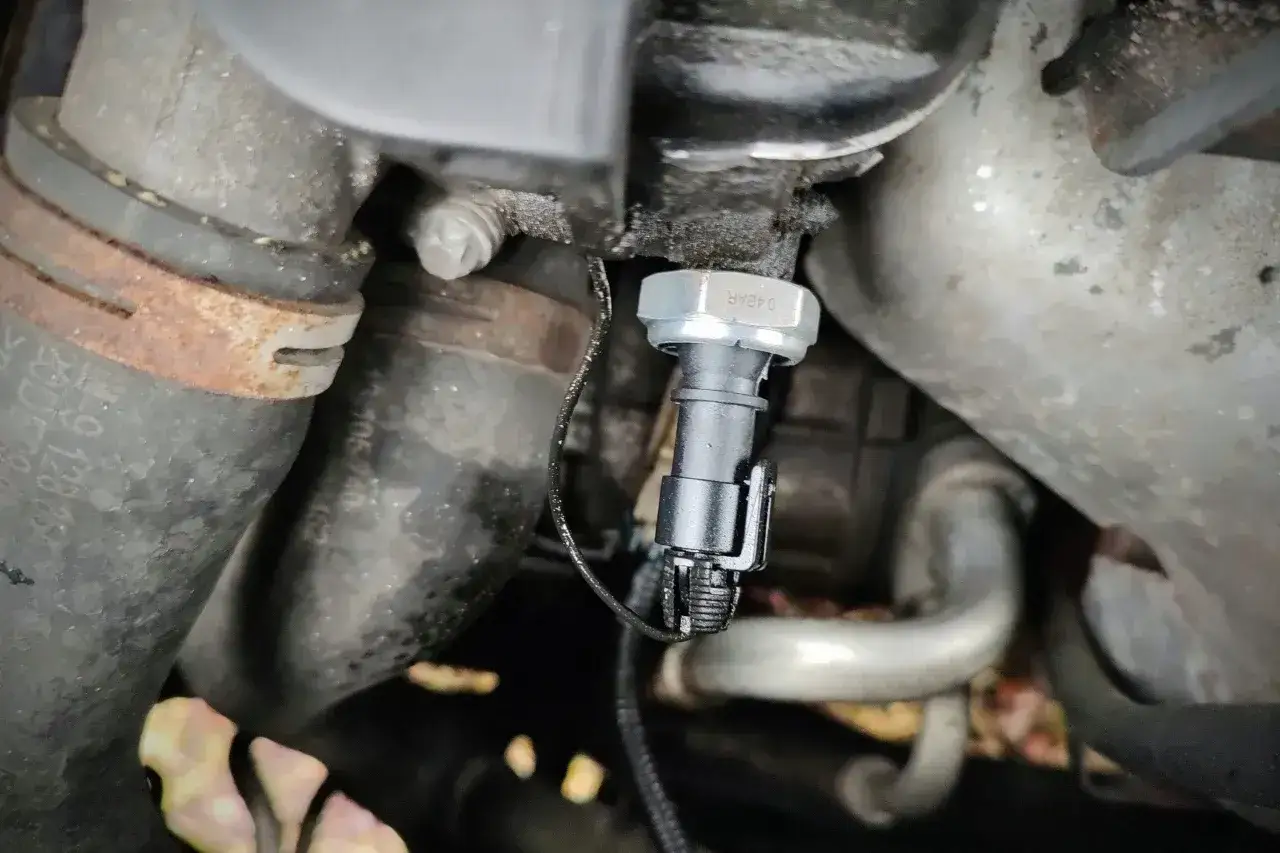

Najczęściej znajdziesz go przy obudowie filtra oleju
Jeżeli chcesz ustalić, gdzie jest czujnik ciśnienia oleju w 2.0 TDI, zacznij od obudowy filtra oleju. W wielu odmianach czujnik, a dokładniej włącznik ciśnienia, jest wkręcony w podstawę filtra, moduł chłodnicy oleju albo kanał olejowy znajdujący się tuż obok.
To logiczne miejsce, ponieważ właśnie tam można kontrolować ciśnienie w ważnej części układu smarowania. Zwykle zobaczysz niewielki metalowy lub plastikowy element z jedną wtyczką elektryczną. Bywa częściowo zasłonięty przez przewody dolotowe, osłony termiczne albo uchwyty wiązki.
| Rodzaj jednostki | Typowy punkt poszukiwań | Co może utrudniać dostęp |
|---|---|---|
| Starsze 2.0 TDI PD | Podstawa filtra oleju, kanał olejowy w bloku lub tylna część silnika | Dolot, turbo, przewody podciśnienia i ciasna przestrzeń przy grodzi |
| 2.0 TDI Common Rail EA189 | Okolice filtra oleju, chłodnicy oleju albo tylna część bloku | Osłony, przewody powietrza i zabudowa zależna od modelu auta |
| 2.0 TDI EA288 | Moduł filtra oleju, często z dwoma przełącznikami | Trudne dojście od góry lub konieczność demontażu osłon od spodu |
Podane przykłady nie zastępują identyfikacji po kodzie silnika. Ten sam silnik 2.0 TDI montowano w Golfie, Passacie, Octavii, A4 czy Transporterze w różny sposób. Dlatego położenie względem przodu auta może się zmieniać, choć okolice układu filtracji oleju pozostają najlepszym punktem startowym.
Po czym rozpoznać czujnik ciśnienia oleju
Czujnik ciśnienia oleju zazwyczaj wygląda jak mały włącznik wkręcony w metalowy korpus silnika. Nie przypomina dużego modułu elektronicznego. Najczęściej ma pojedynczy przewód lub niewielką kostkę, a jego korpus jest sześciokątny, dzięki czemu można odkręcić go kluczem.
W języku warsztatowym często mówi się na niego czujnik, chociaż w wielu wersjach jest to przełącznik działający progowo. Oznacza to, że nie przekazuje do sterownika płynnego pomiaru ciśnienia, tylko informuje, czy ciśnienie przekroczyło określoną wartość.
Nie pomyl go z czujnikiem poziomu oleju
Czujnik poziomu i temperatury oleju znajduje się zwykle w misce olejowej, od spodu silnika. Ma większą obudowę i często jest przykręcony kilkoma śrubami. Jeśli widzisz element w dolnej części miski, prawdopodobnie nie szukasz przełącznika ciśnienia.
Nie należy też mylić go z czujnikiem ciśnienia doładowania. Ten drugi jest zamontowany w przewodzie dolotowym lub kolektorze i ma związek z powietrzem, turbosprężarką oraz sterowaniem silnika, a nie z olejem.
EA288 może mieć dwa przełączniki
W nowszych silnikach 2.0 TDI EA288 przy module filtra oleju mogą występować dwa przełączniki ciśnienia. Jeden kontroluje niski zakres ciśnienia, a drugi potwierdza osiągnięcie wyższego poziomu wymaganego przez układ regulacji pompy oleju.
To ważne przy zakupie części. Samo określenie „czujnik oleju do 2.0 TDI” jest zbyt ogólne. Przed zamówieniem sprawdź kod silnika, numer VIN i kolor złącza, ponieważ podobnie wyglądające elementy mogą mieć inne progi zadziałania.
Jak znaleźć go krok po kroku
Do samego zlokalizowania elementu nie potrzebujesz specjalistycznego sprzętu. Przyda się latarka, lusterko inspekcyjne, rękawiczki i podstawowe klucze. Silnik powinien być wyłączony, a przed rozpoczęciem pracy najlepiej odczekać, aż ostygnie.
- Odczytaj kod silnika z naklejki serwisowej, dokumentacji albo diagnostyki. To ogranicza ryzyko szukania w niewłaściwym miejscu.
- Zdejmij górną osłonę silnika, jeśli ją zastosowano.
- Namierz obudowę filtra oleju oraz chłodnicę oleju. Szukaj małego wkręconego elementu z przewodem.
- Jeżeli nie ma go od góry, obejrzyj tylną część silnika od strony grodzi i skrzyni biegów.
- Sprawdź, czy przewód nie jest przetarty, zaolejony albo luźny w kostce.
- Nie odkręcaj elementu tylko dlatego, że ma podobny kształt. Najpierw porównaj jego położenie ze schematem właściwym dla kodu silnika.
W praktyce najwięcej czasu traci się nie na samą wymianę, lecz na szukanie elementu za przewodami i osłonami. Ja zaczynam od filtra oleju, a dopiero później sprawdzam tylną stronę jednostki. Taka kolejność zwykle pozwala uniknąć przypadkowego demontażu dolotu czy przewodów podciśnienia.
Jeśli trzeba wejść pod samochód, użyj stabilnych podpór. Sam podnośnik warsztatowy lub fabryczny nie jest bezpiecznym podparciem podczas pracy pod autem.
Czerwona kontrolka oleju nie zawsze oznacza uszkodzony czujnik
Uszkodzony przełącznik może powodować fałszywe ostrzeżenie, ale identyczny objaw daje realny spadek ciśnienia. Przy czerwonej kontrolce oleju należy wyłączyć silnik i nie kontynuować jazdy, dopóki nie zostanie sprawdzony poziom oleju oraz przyczyna alarmu.
Najpierw sprawdź poziom na równej powierzchni. Jeżeli oleju brakuje, uzupełnij go odpowiednim środkiem, ale nie traktuj tego jako zakończenia diagnostyki. Niski poziom może być skutkiem wycieku, spalania oleju albo problemu, który już doprowadził do uszkodzenia układu smarowania.
Przeczytaj również: Czy można mieszać oleje silnikowe? Sprawdź, kiedy to bezpieczne
Co warto sprawdzić przed wymianą
- stan i poziom oleju,
- szczelność w okolicy filtra oraz chłodnicy oleju,
- kostkę i przewód przy przełączniku,
- kody błędów zapisane w sterowniku,
- rzeczywiste ciśnienie zmierzone manometrem.
Manometr jest najpewniejszym testem, ponieważ pozwala oddzielić awarię elektryczną od mechanicznego problemu z pompą oleju, smokiem olejowym, panewkami albo zaworem regulacyjnym. Nie ma jednej uniwersalnej wartości ciśnienia dla wszystkich odmian 2.0 TDI. Wynik trzeba porównać z danymi dla konkretnego kodu silnika, przy określonej temperaturze oleju i prędkości obrotowej.
W nowszych EA288 przełączniki mogą pracować przy różnych progach. Dla wybranych układów spotyka się zakres około 0,3-0,6 bara dla kontroli niskiego ciśnienia oraz około 2,3-3,0 bara dla wyższego poziomu. Nie należy jednak przenosić tych wartości na każdą wersję 2.0 TDI.
Wymiana czujnika i rzeczywisty koszt naprawy
Jeżeli pomiar potwierdzi sprawność układu smarowania, wymiana przełącznika jest zazwyczaj prostą naprawą. Odłącza się kostkę, odkręca stary element, oczyszcza miejsce montażu i wkręca nową część z właściwym uszczelnieniem.
Nie dokręcaj go „na wyczucie” z dużą siłą. Aluminiowy gwint w podstawie filtra lub bloku można łatwo uszkodzić, a późniejsza naprawa będzie znacznie droższa niż sam przełącznik. Moment dokręcania należy sprawdzić w dokumentacji konkretnej jednostki, ponieważ zależy od zastosowanego elementu.
| Zakres naprawy | Orientacyjny koszt |
|---|---|
| Zamiennik czujnika lub przełącznika | 20-70 zł |
| Część OE albo markowy odpowiednik | 80-140 zł |
| Wymiana przy dobrym dostępie | 100-200 zł |
| Wymiana przy utrudnionym dostępie | 200-400 zł |
| Diagnostyka z pomiarem manometrem | około 80-200 zł |
Kwoty są orientacyjne i zależą od miasta, modelu samochodu oraz ceny części. Sama część zwykle nie jest droga. Koszt rośnie wtedy, gdy trzeba demontować dolot, osłony, uchwyt wiązki albo elementy znajdujące się przy grodzi.
Nie kupowałbym najtańszego przełącznika bez sprawdzenia numeru części. Różnica kilkudziesięciu złotych może być niewielka w porównaniu z kosztem ponownego demontażu, jeśli element ma nieprawidłowy próg zadziałania albo nieszczelne uszczelnienie.
Co sprawdzić, zanim uznasz sprawę za zamkniętą
Po wymianie uruchom silnik i obserwuj, czy kontrolka gaśnie w normalny sposób. Obejrzyj miejsce montażu po kilku minutach pracy oraz po krótkiej jeździe, ponieważ nawet niewielki wyciek oleju potrafi pojawić się dopiero po rozgrzaniu.
Jeśli ostrzeżenie wraca, nie wymieniaj kolejnych części metodą prób. Trzeba sprawdzić wiązkę, właściwy numer przełącznika i rzeczywiste ciśnienie oleju. Lokalizacja pomaga znaleźć element, ale nie potwierdza jego winy.
Najprostszy trop pozostaje niezmienny: zacznij przy obudowie filtra oleju, sprawdź tylną część silnika, a w nowszym EA288 poszukaj dwóch przełączników. Gdy czerwona kontrolka pojawia się podczas pracy silnika, bezpieczeństwo jednostki ma pierwszeństwo przed szybką i pozornie tanią wymianą czujnika.
