Silnik może pracować pozornie normalnie, a mimo to mieć źle ustawione zawory. Zbyt mały luz grozi niedomykaniem zaworu i utratą kompresji, natomiast zbyt duży powoduje hałas oraz przyspiesza zużycie rozrządu. Poniżej pokazuję, jak czytać tabelę luzów zaworowych, podaję sprawdzone przykłady dla popularnych silników i wyjaśniam, jak bezpiecznie wykonać pomiar.
Najważniejsze informacje przed regulacją zaworów
- Nie istnieje jedna uniwersalna wartość luzu dla wszystkich silników.
- Pomiar wykonuje się najczęściej na zimnym silniku, zgodnie z instrukcją producenta.
- Zbyt mały luz może prowadzić do wypalenia zaworu i gniazda.
- Zbyt duży luz objawia się zwykle metal;icznym klekotem i gorszą kulturą pracy.
- Silniki z hydraulicznymi popychaczami zwykle nie wymagają ręcznej regulacji.
Jak czytać zestawienie i dlaczego nie ma jednej wartości
Luz zaworowy to niewielka przerwa między elementem napędzającym zawór a końcówką jego trzonka. Potrzebna jest dlatego, że metalowe części rozrządu rozszerzają się po rozgrzaniu. Bez odpowiedniego zapasu zawór mógłby pozostać lekko uchylony, a wtedy komora spalania przestaje być szczelna.
W tabelach spotkasz dwa podstawowe oznaczenia. IN, intake lub ssący oznacza zawór dolotowy, przez który mieszanka albo powietrze trafia do cylindra. EX, exhaust lub wydechowy odnosi się do zaworu odprowadzającego spaliny. Zwykle zawór wydechowy ma większy luz, ponieważ pracuje w wyższej temperaturze.
Najważniejszy wniosek jest prosty. Wartość zależy od kodu silnika, konstrukcji głowicy, temperatury pomiaru i sposobu regulacji. Dane dla Hondy Civic 1.6 nie będą prawidłowe dla Hondy Accord 2.0, nawet jeśli oba auta mają podobny rocznik. Przed rozpoczęciem pracy sprawdzam więc kod jednostki, a nie tylko pojemność i model samochodu.
Przykładowe wartości dla popularnych silników
Poniższe zestawienie ma charakter praktycznej ściągi. Są to wartości spotykane w dokumentacji serwisowej konkretnych jednostek i dotyczą pomiaru na zimnym silniku. Nie traktuj ich jako zamiennika instrukcji dla własnego auta, szczególnie gdy silnik był modyfikowany albo ma instalację LPG.
| Silnik | Zawór dolotowy | Zawór wydechowy | Sposób regulacji |
|---|---|---|---|
| Toyota 4A-FE 1.6 16V | 0,15-0,25 mm | 0,20-0,30 mm | Dobór płytek regulacyjnych |
| Honda Civic VI D16Y5/D16Y8 1.6 16V | 0,18-0,22 mm | 0,23-0,27 mm | Śruba regulacyjna i przeciwnakrętka |
| Renault/Dacia K7M 1.6 8V | 0,10-0,15 mm | 0,25-0,30 mm | Śruba regulacyjna w dźwigience |
W przypadku silnika K7M można spotkać również wartość 0,20-0,25 mm dla zaworu wydechowego po wymianie zaworów. To dobry przykład, dlaczego sama tabelka znaleziona w internecie czasem nie wystarcza. Trzeba wiedzieć, czy podane dane dotyczą głowicy standardowej, czy po naprawie.
W wielu nowszych silnikach zamiast śrub lub płytek zastosowano hydrauliczne popychacze. Kompensują one luz za pomocą ciśnienia oleju, dlatego nie ustawia się ich szczelinomierzem według klasycznej tabeli. Jeśli taki silnik stuka, przyczyną może być zużyty popychacz, zanieczyszczony kanał olejowy, niewłaściwy olej albo zbyt niskie ciśnienie smarowania.
Co oznacza zbyt mały albo zbyt duży luz
Zbyt mały luz
To groźniejszy wariant, bo po rozgrzaniu zawór może nie zamknąć się całkowicie. Spada wtedy kompresja, silnik nierówno pracuje, gorzej odpala i traci moc. Przy dłuższej jeździe spaliny przepływające przez niedomknięty zawór mogą doprowadzić do wypalenia przylgni zaworu lub gniazda.
Typowe objawy to trudny rozruch na ciepło, wypadanie zapłonów, falowanie obrotów i strzały w układzie dolotowym lub wydechowym. Nie zawsze pojawi się kontrolka silnika, dlatego przy takich symptomach warto sprawdzić również kompresję i luz zaworowy.
Przeczytaj również: Czy diesel ma katalizator? DOC, DPF i SCR bez tajemnic
Zbyt duży luz
Najczęściej słychać wtedy charakterystyczne, regularne stukanie z górnej części silnika. Zawór otwiera się za późno i zamyka za wcześnie, przez co pogarsza się napełnianie cylindra oraz kultura pracy jednostki. Długotrwała jazda może zużywać końcówki trzonków, dźwigienki, śruby regulacyjne i krzywki wałka.
Sam hałas nie pozwala jednak dokładnie ocenić wartości luzu. Podobnie mogą brzmieć zużyty napinacz łańcucha, popychacz hydrauliczny albo nieszczelność w układzie dolotowym. Dlatego nie reguluję zaworów „na słuch”. Szczelinomierz daje konkretny wynik, a nie tylko wrażenie.
Jak prawidłowo sprawdzić luz zaworowy
Do podstawowej kontroli potrzebujesz szczelinomierza, kluczy dobranych do pokrywy zaworów i mechanizmu regulacyjnego oraz danych dla właściwego silnika. Przydatny jest także klucz dynamometryczny, nowa uszczelka pokrywy i marker do oznaczania sprawdzonych zaworów.
- Ostudź silnik zgodnie z instrukcją. W wielu konstrukcjach oznacza to temperaturę głowicy zbliżoną do temperatury otoczenia.
- Zdejmij pokrywę zaworów i oczyść miejsce pracy, aby brud nie dostał się do głowicy.
- Ustaw tłok badanego cylindra w GMP po suwie sprężania. W tym położeniu oba zawory powinny być zamknięte.
- Wsuń odpowiednią listkę szczelinomierza między powierzchnie wskazane przez producenta.
- Oceń opór. Prawidłowa blaszka powinna przesuwać się z lekkim, wyczuwalnym tarciem, bez wciskania jej na siłę.
- Zapisz wynik dla każdego zaworu, także wtedy, gdy mieści się w tolerancji.
- Po regulacji ponownie wykonaj pomiar, ponieważ dokręcenie przeciwnakrętki może zmienić ustawienie.
W silnikach z płytkami regulacyjnymi nie ustawia się wartości przypadkowej z zakresu. Najlepiej dążyć do wartości nominalnej podanej przez producenta, a następnie dobrać płytkę o właściwej grubości. Do jej zmierzenia przyda się mikrometr, ponieważ oznaczenie na starej płytce nie zawsze odpowiada rzeczywistej grubości po latach pracy.

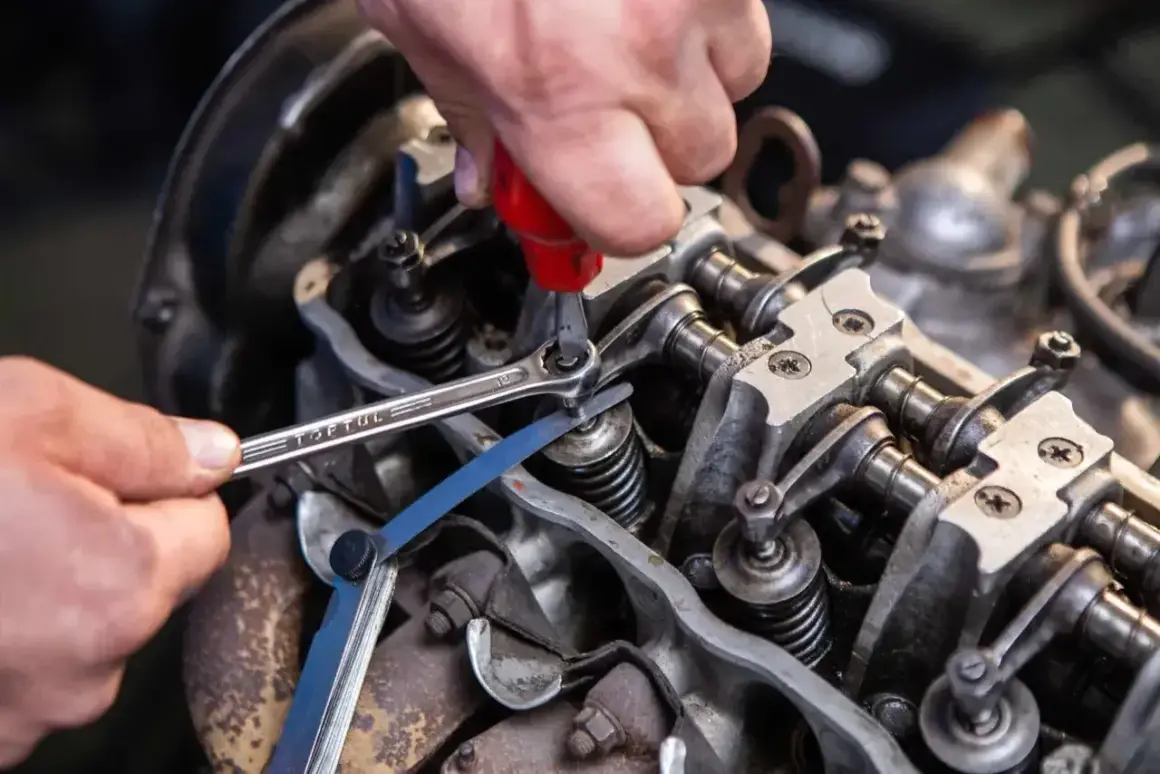

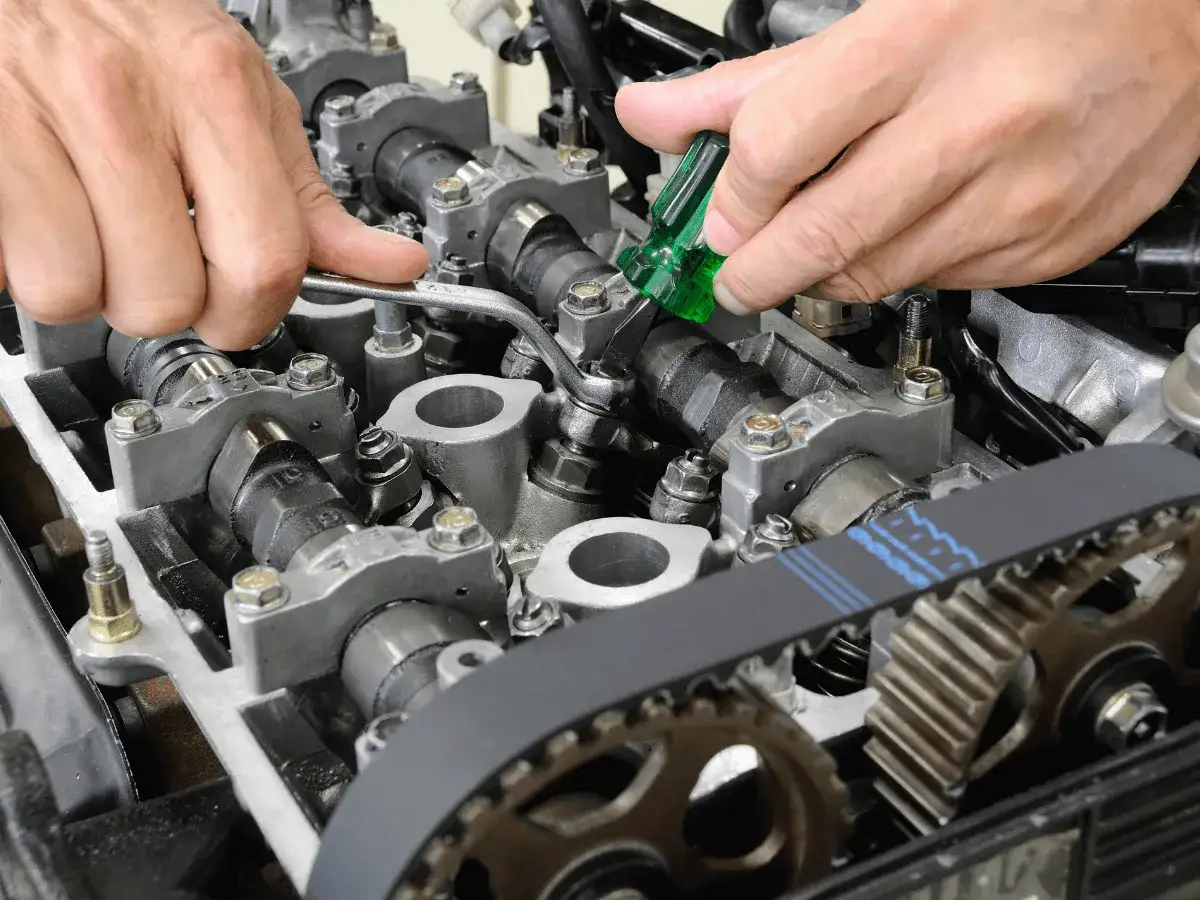

Przy regulacji śrubą ważna jest kolejność. Po poluzowaniu przeciwnakrętki ustawiam luz, przytrzymuję śrubę i dokręcam nakrętkę odpowiednim momentem. Potem sprawdzam ten sam zawór jeszcze raz. Pominięcie ostatniego pomiaru to jeden z częstszych błędów, jakie widuje się przy domowych naprawach.
Kiedy kontrolować zawory i kiedy potrzebny jest warsztat
Interwał kontroli zależy od konkretnej jednostki. W starszych silnikach z mechaniczną regulacją spotyka się okresy rzędu 15-30 tys. km, ale niektóre instrukcje przewidują kontrolę przy przeglądzie albo po określonym czasie. Samochody z LPG mogą wymagać częstszej kontroli, ponieważ wyższa temperatura pracy i specyfika spalania zwiększają obciążenie zaworów wydechowych.
Nie czekałbym do końca interwału, jeśli silnik zaczął stukać, stracił moc, ma problem z rozruchem na ciepło albo nierówno pracuje po regulacji instalacji gazowej. Szczególnej ostrożności wymagają jednostki, w których regulacja odbywa się przez dobór płytek. Błąd o kilka setnych milimetra może oznaczać konieczność ponownego demontażu wałka rozrządu.
Do warsztatu warto pojechać także wtedy, gdy nie znasz kodu silnika, nie masz pewności co do pozycji GMP albo zauważysz wżery na krzywkach i końcówkach zaworów. Źle ustawiony rozrząd albo pomiar wykonany na niewłaściwym cylindrze może dać pozornie poprawny wynik, ale nie rozwiąże problemu.
Najczęstsze błędy przy korzystaniu z tabeli
- Dobieranie danych wyłącznie po pojemności silnika, bez sprawdzenia kodu jednostki.
- Pomiar na rozgrzanym silniku, mimo że instrukcja wymaga regulacji na zimno.
- Ustawianie wszystkich zaworów według jednej wartości, chociaż dolot i wydech mają różne zakresy.
- Regulowanie zaworu, gdy krzywka nie znajduje się na swojej stronie bazowej.
- Brak ponownej kontroli po dokręceniu przeciwnakrętki.
- Wymiana płytek lub popychaczy bez sprawdzenia zużycia krzywek i gniazd zaworowych.
Najbardziej zdradliwy jest pierwszy błąd. Dwa silniki o tej samej pojemności mogą mieć inną głowicę, inny materiał zaworów i zupełnie odmienny sposób regulacji. Dlatego traktuję internetowe zestawienia jako punkt wyjścia do weryfikacji, a nie ostateczne źródło danych.
Co sprawdzić oprócz samego luzu
Jeżeli wynik odbiega od normy, nie ograniczaj się do ustawienia właściwej wartości. Sprawdź stan końcówki trzonka zaworu, dźwigienki, śruby regulacyjnej, płytki i krzywki. Wytarta powierzchnia może sprawić, że szczelinomierz pokaże poprawny luz w jednym miejscu, a rzeczywiste zużycie będzie większe.
Po regulacji dobrze jest ocenić pracę silnika na zimno i po rozgrzaniu. Zwracam uwagę na rozruch, stabilność obrotów, hałas z pokrywy zaworów oraz ewentualne wypadanie zapłonów. Jeśli objawy pozostają, przyczyną może być niska kompresja, nieszczelność zaworu, problem z zapłonem lub hydrauliką popychaczy, a nie sama regulacja.
Najbezpieczniejsza zasada brzmi więc tak: znajdź kod silnika, potwierdź temperaturę pomiaru, zapisz wszystkie wartości i dopiero wtedy reguluj. Dobrze wykorzystane zestawienie pozwala zaoszczędzić czas, ale nie zastąpi instrukcji serwisowej właściwej dla konkretnego samochodu.
